On ne plaisante pas avec l'électricité. Un simple courant de fuite peut transformer une carcasse de machine à laver en un piège mortel pour quiconque la touche. C'est là qu'intervient la pièce maîtresse de votre tableau électrique. Pour protéger les personnes contre les chocs électriques, la compréhension du Schéma Branchement Disjoncteur Différentiel 30ma devient votre priorité absolue. Ce dispositif, souvent confondu avec l'interrupteur différentiel, possède une double casquette : il surveille l'isolation de votre circuit et protège vos câbles contre les surcharges. Si vous rénovez une vieille maison ou si vous ajoutez une ligne pour une borne de recharge, maîtriser ce branchement garantit que votre installation respecte la norme NF C 15-100 tout en évitant les déclenchements intempestifs qui surviennent quand on mélange tout.
Le rôle vital du seuil de 30 milliampères
Pourquoi 30 mA ? C'est le seuil de sécurité physiologique. Au-delà, le courant peut provoquer une paralysie respiratoire ou une fibrillation cardiaque. Votre corps offre une certaine résistance, mais face à 230 volts, la barrière tombe vite. Le dispositif différentiel compare en permanence l'intensité qui part par la phase et celle qui revient par le neutre. S'il détecte une différence, même minime, il coupe tout en une fraction de seconde. C'est l'assurance-vie de votre habitat. On installe souvent ces modules en tête de rangée pour protéger plusieurs circuits, ou de manière individuelle pour des équipements sensibles comme un spa ou un bureau informatique chargé de serveurs.
Les composants essentiels du Schéma Branchement Disjoncteur Différentiel 30ma
Pour bien câbler, il faut d'abord distinguer les entrées et les sorties. Sur la plupart des modèles récents, l'alimentation se fait par le haut. Le neutre est presque toujours à gauche, identifié par la couleur bleue. La phase, en rouge ou noir, se situe à droite. Mais attention, certains modèles spécifiques pour le marché industriel ou certains fabricants européens inversent parfois cette position. Regardez toujours les marquages N et L gravés sur le plastique.

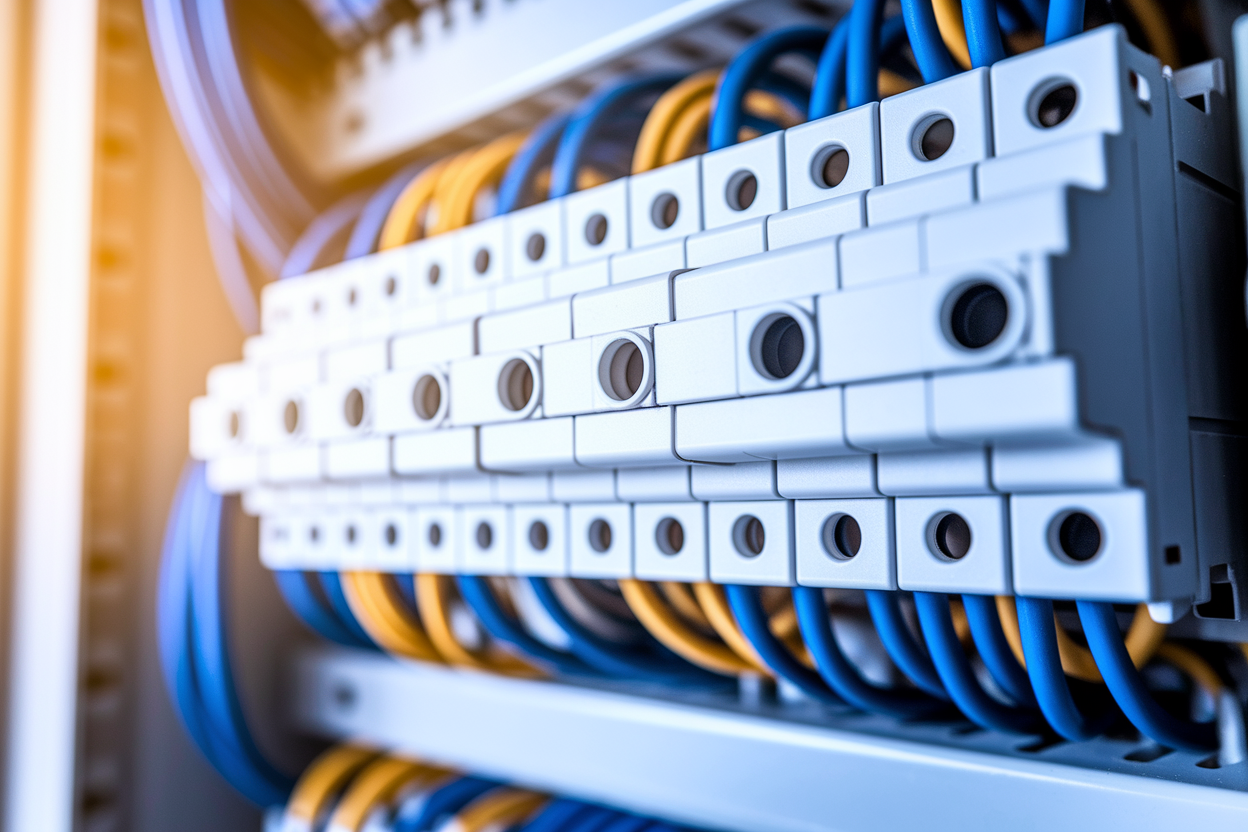

Identifier les bornes de raccordement
Les bornes à vis ont longtemps régné, mais les bornes automatiques gagnent du terrain. Elles offrent un contact plus pérenne car elles ne se desserrent pas avec les vibrations du courant alternatif. Si vous utilisez des vis, serrez fort, mais sans écraser l'âme en cuivre. Un serrage lâche provoque un échauffement, puis un arc électrique, et finit souvent en incendie de tableau. Pour le raccordement, utilisez du fil rigide de section adaptée, généralement du 10 mm² ou 16 mm² pour relier les bornes principales aux peignes d'alimentation.
Choisir le type de différentiel adapté
Il ne suffit pas d'acheter n'importe quel module 30 mA. Le Type AC est le plus courant, destiné aux circuits standards comme l'éclairage ou les prises classiques. Cependant, pour vos plaques de cuisson ou votre lave-linge, il vous faut impérativement un Type A. Pourquoi ? Parce que ces appareils utilisent des composants électroniques qui peuvent générer des courants de fuite à composante continue que le Type AC ne "voit" pas. Si vous avez une voiture électrique, tournez-vous vers le Type F ou le Type B, conçus pour gérer des fréquences spécifiques. C'est une erreur classique de mettre du Type AC partout par économie, mais c'est un risque réel pour la sécurité de l'électronique domestique.
Étapes détaillées pour appliquer votre Schéma Branchement Disjoncteur Différentiel 30ma
Avant de toucher à quoi que ce soit, coupez le disjoncteur général d'abonné. Vérifiez l'absence de tension avec un testeur fiable. Ne vous fiez jamais à un simple tournevis testeur lumineux, c'est un outil dangereux et imprécis. Une fois le tableau ouvert, fixez le module sur le rail DIN. Si vous travaillez sur une installation neuve, le peigne vertical facilitera grandement la distribution de l'énergie vers les différents étages du tableau.
Le raccordement de la partie haute
L'arrivée de courant se fait via les câbles venant du disjoncteur de branchement ou des répartiteurs. Insérez le fil bleu dans la borne N et le fil de phase dans la borne L. Assurez-vous que le cuivre est bien enfoncé et qu'aucune partie métallique ne dépasse de la borne. C'est une question d'isolation mais aussi d'esthétique professionnelle. Si vous utilisez des peignes horizontaux pour alimenter les disjoncteurs divisionnaires situés à côté, vérifiez que les dents du peigne sont parfaitement alignées avec les cages de serrage.
La distribution vers les circuits divisionnaires
La sortie, située en bas du module, alimente le reste de la rangée. Dans une configuration standard, vous allez ponter cette sortie vers les disjoncteurs qui protègent vos prises et lumières. Chaque disjoncteur divisionnaire aura alors son propre départ de phase et de neutre vers les pièces de la maison. N'oubliez jamais que la section du fil de terre doit correspondre à celle de la phase. La terre ne passe jamais par le disjoncteur différentiel, elle va directement au collecteur de terre en bas du coffret. Le site de l'AFNOR détaille ces exigences normatives pour ceux qui veulent creuser les aspects réglementaires stricts.
Erreurs fréquentes et solutions de dépannage
J'ai vu des dizaines de tableaux électriques où le différentiel sautait sans raison apparente. Souvent, la cause est un mélange de neutres. Si vous prenez la phase sur un disjoncteur protégé par un différentiel et le neutre sur un autre groupe, l'équilibre est rompu. Le système détecte une fuite alors qu'il s'agit juste d'un mauvais câblage. C'est le cauchemar des rénovations où les anciens électriciens regroupaient tous les neutres sur une seule barrette.
Tester le dispositif régulièrement
Chaque module possède un petit bouton marqué "T" pour Test. Appuyez dessus une fois par mois. Cela permet de vérifier que le mécanisme interne n'est pas grippé. Si vous appuyez et que rien ne se passe, le dispositif est HS. Changez-le immédiatement. Ce test mécanique simule une fuite de courant interne. Il est aussi utile de vérifier la valeur de votre prise de terre. Une terre médiocre rend le différentiel moins efficace, car le courant de fuite ne peut pas s'évacuer correctement, maintenant la carcasse de l'appareil sous tension. Vous pouvez consulter les recommandations de Promotelec pour comprendre comment mesurer efficacement votre résistance de terre.
Gérer les déclenchements intempestifs
Parfois, le différentiel saute par temps d'orage ou à cause d'une accumulation de petits courants de fuite naturels. Chaque appareil électronique possède des filtres qui rejettent un peu de courant à la terre. Mis bout à bout sur une même rangée, ces milliampères s'additionnent. Si vous atteignez 20 ou 25 mA, le 30 mA peut sauter au moindre pic de tension. La solution consiste à diviser vos circuits sur plusieurs interrupteurs différentiels. On recommande de ne pas mettre plus de huit circuits par module 30 mA pour éviter ce phénomène de saturation.
Spécificités pour les installations extérieures
L'humidité est l'ennemi juré de l'isolation électrique. Pour vos prises de jardin, vos pompes de piscine ou votre éclairage extérieur, le risque de fuite est décuplé. Ici, le branchement doit être d'une rigueur absolue. Utilisez des boîtes de dérivation étanches IP65 et assurez-vous que les presse-étoupes sont bien serrés. Un peu de condensation à l'intérieur d'un luminaire extérieur suffit à faire tomber tout le secteur de la maison si vous n'avez pas dédié un circuit spécifique avec son propre organe de protection.
La sélectivité des protections
Dans une installation complexe, on cherche la sélectivité. L'idée est que seul le circuit en faute doit couper, pas toute la maison. Pour cela, votre disjoncteur de branchement EDF est généralement de type "S" (Sélectif) avec un seuil de 500 mA et un léger retard. Cela laisse le temps au module 30 mA local de sauter en premier. Si votre branchement respecte cette hiérarchie, vous ne resterez jamais dans le noir total à cause d'une simple cafetière défectueuse.
Modernisation du tableau électrique
Si votre tableau contient encore des fusibles en porcelaine ou des disjoncteurs bipolaires sans protection différentielle fine, il est temps d'agir. Le remplacement ne nécessite pas forcément de refaire toute l'électricité, mais l'ajout de rails DIN et de modules 30 mA change radicalement le niveau de sécurité. C'est un investissement minime par rapport au prix d'une vie ou d'une maison. Les compagnies d'assurance regardent de plus en plus souvent la conformité du tableau en cas de sinistre électrique.
Mise en œuvre pratique et conseils de terrain
Pour réussir votre installation, munissez-vous d'un jeu de tournevis isolés 1000V. C'est la base. Travaillez toujours dans un environnement éclairé, même si vous devez utiliser une lampe frontale puisque le courant est coupé. Prenez le temps de repérer vos fils avec des bagues numérotées ou du ruban adhésif de couleur. Un tableau bien organisé est un tableau facile à dépanner dans dix ans.
- Préparation du rail : Clipsez le disjoncteur différentiel en début de ligne, laissez un espace si possible pour la ventilation, bien que ce ne soit pas obligatoire pour les petits modules.
- Câblage de l'amont : Raccordez les câbles de 10 mm² venant des borniers de répartition. Le serrage doit être ferme. Un fil qui bouge est un incendie qui couve.
- Pontage aval : Utilisez des peignes de raccordement. Ils sont plus propres et plus sûrs que les pontages faits avec des bouts de fils. Si vous devez couper un peigne, limez les bavures de cuivre pour éviter les courts-circuits entre les phases.
- Vérification des serrages : Repassez sur chaque vis une dernière fois. Le cuivre "travaille" un peu lors de la première insertion.
- Mise sous tension : Réarmez le disjoncteur général, puis le différentiel, puis enfin les disjoncteurs divisionnaires un par un. Si ça saute au dernier, vous savez exactement quel circuit pose problème.
- Signalétique : Collez les étiquettes correspondantes sous chaque module. Un tableau non identifié est une perte de temps monumentale lors d'une urgence nocturne.
On ne peut pas ignorer les évolutions technologiques. Aujourd'hui, certains modules connectés permettent de recevoir une notification sur son smartphone quand le courant coupe. C'est pratique pour le congélateur, mais cela ne remplace pas la qualité physique du raccordement initial. La norme évolue, les produits s'améliorent, mais la physique reste la même : le courant cherche toujours le chemin le plus court vers la terre. Votre travail est de s'assurer que ce chemin ne passe jamais par une personne. Pour plus d'informations sur les normes de sécurité en vigueur en France, le site service-public.fr propose des fiches pratiques sur la mise en sécurité des logements.
Rappelez-vous qu'un tableau électrique est un organe vivant de votre maison. Il respire, il chauffe légèrement, il protège. Traitez chaque branchement avec le respect dû à une puissance capable de fondre du métal en quelques millisecondes. Une fois que vous avez terminé, remettez le capot de protection. Aucun fil nu ne doit être accessible une fois le travail fini. C'est la signature d'un travail bien fait et d'une maison réellement protégée.
