Imaginez la scène, car je l'ai vue se répéter des dizaines de fois dans mon atelier. Un samedi matin, un propriétaire de Renault décide de régler lui-même un problème d'essuie-glace ou de feux de croisement. Il ouvre le capot, repère le boîtier en plastique noir près de la batterie, dévisse ce qu'il peut, tire comme un sourd, et finit par casser les pattes de fixation en plastique durci par les cycles de chaleur du moteur. Pire encore, il tente de tester les fusibles au multimètre sans débrancher la batterie, provoque un arc électrique et grille l'Unité de Protection et de Commutation (UPC). Résultat des courses : une voiture qui ne démarre plus, un remorquage à 150 euros et un devis de remplacement de l'unité centrale dépassant les 600 euros, tout ça parce qu'il n'avait pas compris l'architecture perverse de la Boite A Fusible Megane 2. Travailler sur ce modèle n'est pas une question de force, c'est une question de méthode chirurgicale et de connaissance des pièges tendus par les ingénieurs de Billancourt au début des années 2000.
L'erreur fatale de chercher le fusible moteur par le haut

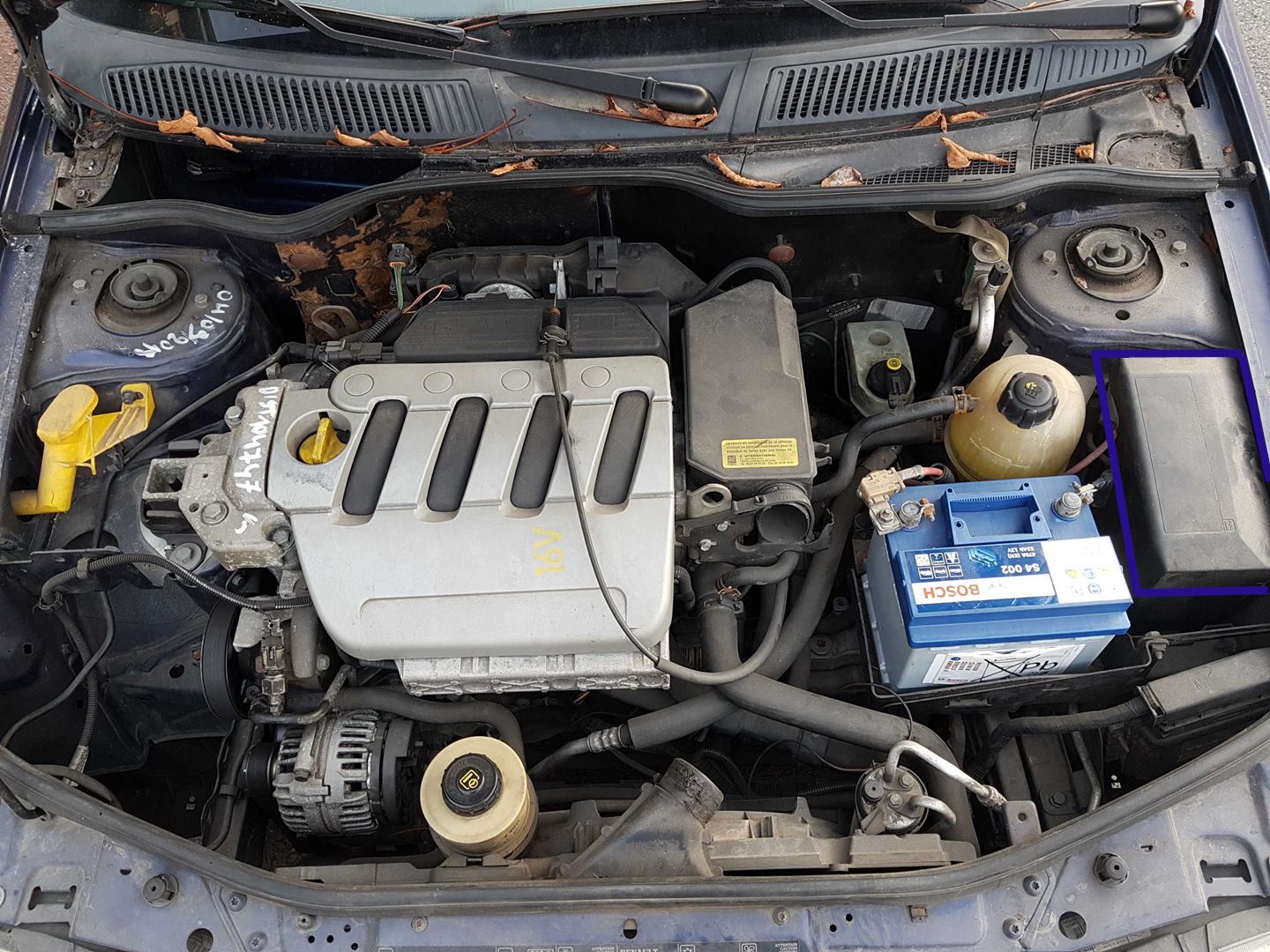

La majorité des gens pensent qu'accéder aux fusibles de puissance sous le capot est une opération standard. C'est faux. Sur ce véhicule, Renault a conçu un système à tiroir inversé qui est un véritable cauchemar ergonomique. Si vous essayez de forcer le couvercle sans retirer la batterie et son bac, vous allez sectionner des fils du faisceau moteur. J'ai vu des clients arriver avec des sapins de Noël sur leur tableau de bord simplement parce qu'ils avaient frotté les câbles contre le support métallique tranchant de la batterie en essayant d'atteindre les fusibles.
La solution consiste à accepter que vous allez perdre trente minutes à démonter des composants périphériques avant même de toucher au circuit électrique. Il faut sortir la batterie, dévisser le calculateur moteur et déplacer le bac à batterie. Ce n'est qu'à ce moment-là que vous pourrez faire pivoter le boîtier pour voir enfin les fusibles. Vouloir gagner du temps ici, c'est s'assurer d'en perdre dix fois plus à réparer un court-circuit généralisé.
Le piège du connecteur oxydé
Pendant que vous y êtes, ne vous contentez pas de regarder si le filament du fusible est coupé. Le vrai coupable sur ces modèles est souvent l'oxydation des broches de l'UPC. L'eau s'infiltre par les conduits d'évacuation de la baie de pare-brise bouchés par des feuilles mortes, coule le long du faisceau et finit sa course directement dans les connecteurs. Si vous voyez une trace verte de "vert-de-gris", votre fusible n'est pas le problème, c'est votre étanchéité.
Pourquoi votre Boite A Fusible Megane 2 d'occasion va probablement vous lâcher
C'est la solution de facilité : aller à la casse, acheter un boîtier d'occasion pour 50 euros et le brancher. C'est une erreur de débutant. L'électronique de cette génération est capricieuse. Il existe au moins une dizaine de variantes de l'unité de protection selon le niveau d'équipement, la motorisation (essence ou diesel) et l'année de production (Phase 1 vs Phase 2).
Si vous installez une version provenant d'une version de base sur une version haut de gamme, vous perdrez la climatisation ou vos phares automatiques. Dans le pire des cas, la configuration du bus de données (CAN bus) sera incompatible, empêchant le dialogue avec l'habitacle. J'ai accompagné un propriétaire qui avait acheté trois boîtiers différents sur internet, aucun ne fonctionnait correctement. Il a dépensé 200 euros en pièces inutiles alors qu'une réparation ciblée de ses propres connecteurs aurait coûté 10 euros de produits nettoyants.
Le mythe du test visuel pour les fusibles de l'habitacle
Situés à gauche du volant, derrière le vide-poche, ces fusibles sont plus accessibles, mais tout aussi trompeurs. L'erreur classique est de sortir le fusible, de regarder le filament à travers le plastique coloré et de se dire qu'il est bon. Sur les circuits multiplexés, une micro-fissure invisible à l'œil nu peut suffire à créer une résistance trop élevée, empêchant l'ordinateur de bord de valider le circuit.
N'utilisez jamais vos yeux. Utilisez un testeur de continuité. Mais attention, ne testez pas les composants en place sans savoir ce que vous faites. Envoyer le courant d'un testeur dans un circuit relié à l'UCH (Unité Centrale Habitacle) peut parfois envoyer une tension parasite là où elle ne devrait pas être. La règle d'or est simple : on extrait le fusible avec la pince fournie — pas avec les doigts, car la graisse de la peau favorise l'arc électrique futur — et on vérifie la résistance réelle. Si elle n'est pas proche de zéro ohm, le fusible est mort, même s'il a l'air neuf.
Ne remplacez jamais un 15A par un 20A pour dépanner
C'est la bêtise qui cause le plus d'incendies. Un fusible saute pour une raison précise. Si votre fusible de lève-vitre saute, c'est que le moteur force ou que le câble est dénudé. Mettre un fusible plus puissant, c'est transformer votre faisceau électrique en résistance de chauffage. J'ai vu un tableau de bord fondre complètement parce qu'un propriétaire avait remplacé un fusible de 7.5A par un de 15A pour "voir si ça tenait". Le fusible a tenu, mais le fil de cuivre derrière, prévu pour une intensité faible, a surchauffé, a fait fondre son isolant et a déclenché un départ de feu dans la garniture.
La méthode du diagnostic par élimination
Avant de changer quoi que ce soit, débranchez l'accessoire défaillant. Si le fusible ne saute plus, c'est l'accessoire. S'il saute toujours, c'est votre câblage. C'est basique, mais 80% des gens font l'inverse et finissent par cramer une boîte de 50 fusibles en espérant un miracle.
Comprendre l'architecture de la Boite A Fusible Megane 2 pour éviter le court-circuit
Il faut comprendre que ce système n'est pas qu'un simple support de fusibles. C'est un centre de distribution intelligent qui gère des relais soudés sur la carte électronique. Contrairement aux voitures des années 90, vous ne pouvez pas simplement changer un relais de clignotant ou de pompe à essence. Si le relais interne lâche, c'est toute l'unité qu'il faut ouvrir et réparer au fer à souder, ou remplacer.
Voici une comparaison concrète pour illustrer l'importance de la méthode :
L'approche de l'amateur : Le client constate que son code gauche ne s'allume plus. Il change l'ampoule, ça ne marche pas. Il ouvre le capot, essaie de forcer le couvercle de l'UPC sans rien démonter d'autre. Il finit par voir les fusibles de loin, essaie d'en attraper un avec une pince plate métallique. Il touche la carrosserie avec la pince tout en tenant le plot positif. Un flash se produit. Désormais, non seulement le code ne marche toujours pas, mais la voiture affiche "Direction défaillante" et refuse de démarrer. Il a grillé le processeur de gestion de l'énergie.
L'approche du professionnel : Je vérifie d'abord l'arrivée de courant au connecteur de l'optique. Pas de courant. Je démonte la roue avant gauche et le pare-boue pour accéder plus facilement à la zone, ou je retire la batterie et son support proprement (30 minutes de travail). J'accède à l'UPC, je débranche les gros connecteurs blancs et noirs. Je teste le fusible de 10A dédié au feu gauche. Il est bon. Je remarque alors que la broche numéro 3 du connecteur noir est noircie par la chaleur. C'est une maladie connue. Je nettoie la broche, je resserre la cosse femelle pour garantir un bon contact, je remonte le tout. Tout fonctionne pour un coût matériel de zéro euro.
L'influence néfaste des infiltrations d'eau sur l'électronique Renault
On n'en parle jamais assez, mais le premier outil de réparation de votre système électrique n'est pas un tournevis, c'est un goupillon. Les deux évacuations d'eau situées sous la grille de pare-brise sont ridicules. Elles se bouchent avec de la poussière et des feuilles. Quand il pleut fort, l'eau monte dans la baie, déborde par le trou d'entrée d'air ou par les passages de câbles, et inonde littéralement l'unité de protection.
Si vous sentez une odeur d'humidité dans l'habitacle ou si vous voyez de la condensation sur vos vitres le matin, votre système électrique est en sursis. L'eau finit par s'infiltrer par capillarité à l'intérieur des gaines de fils et remonte jusqu'aux circuits imprimés. Une fois que la corrosion a commencé à grignoter les pistes en cuivre internes de la carte électronique, aucun changement de fusible ne pourra sauver votre véhicule. Vous devrez remplacer l'ensemble, et croyez-moi, configurer une unité neuve demande un outil de diagnostic que peu de particuliers possèdent.
- Vérifiez l'étanchéité de la baie de pare-brise tous les six mois.
- Démontez les passages de roue pour nettoyer les clapets en caoutchouc qui retiennent la boue.
- Si vous trouvez de l'eau, séchez tout immédiatement au sèche-cheveux, ne laissez pas l'humidité stagner.
Réalité du terrain : ce qu'il faut pour s'en sortir
On ne va pas se mentir : la conception électrique de la Megane 2 est une aberration en termes de maintenance. Vouloir économiser les frais de main-d'œuvre en le faisant soi-même est louable, mais cela demande une discipline que la plupart des bricoleurs du dimanche n'ont pas. Vous ne réussirez pas si vous travaillez dans l'obscurité, dans l'urgence ou sans les bons outils (douilles de 10 et 13 avec rallonges, embouts Torx de 20 et 30, multimètre fiable).
La réalité, c'est que si vous n'êtes pas prêt à passer deux heures plié en deux ou penché au-dessus d'une aile de voiture pour une simple vérification de continuité, vous devriez passer la main. Il n'y a pas de solution miracle, pas de "hack" pour accéder aux fusibles sans démonter la moitié de l'avant du véhicule. Soit vous respectez la procédure de démontage complet, soit vous prenez le risque de transformer une panne mineure en une épave électronique irrécupérable. Le taux de réussite dépend directement de votre patience, pas de votre force. Si vous sentez que vous devez forcer sur un morceau de plastique ou un faisceau de câbles, c'est que vous faites fausse route. Arrêtez tout, reprenez le schéma, et recommencez. C'est la seule façon de ne pas finir à la casse avant l'heure.
